直流传动柜

直流传动柜

详细介绍

6EA系列直流传动柜

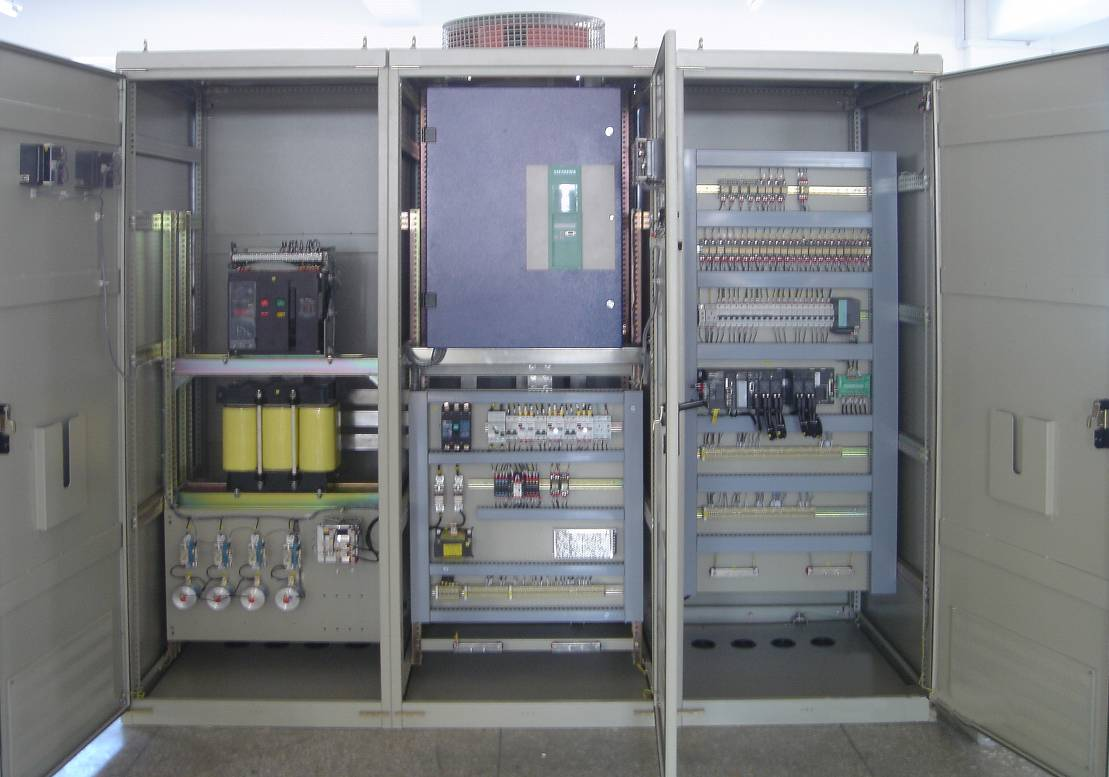

       直流传动柜主要由进线断路器、进线电抗器、6EA系列传动控制装置、S7200PLC以及其它辅助回路组成。电机冷却器风机、电机编码器、电机加热器等设备由传动柜供电和控制。

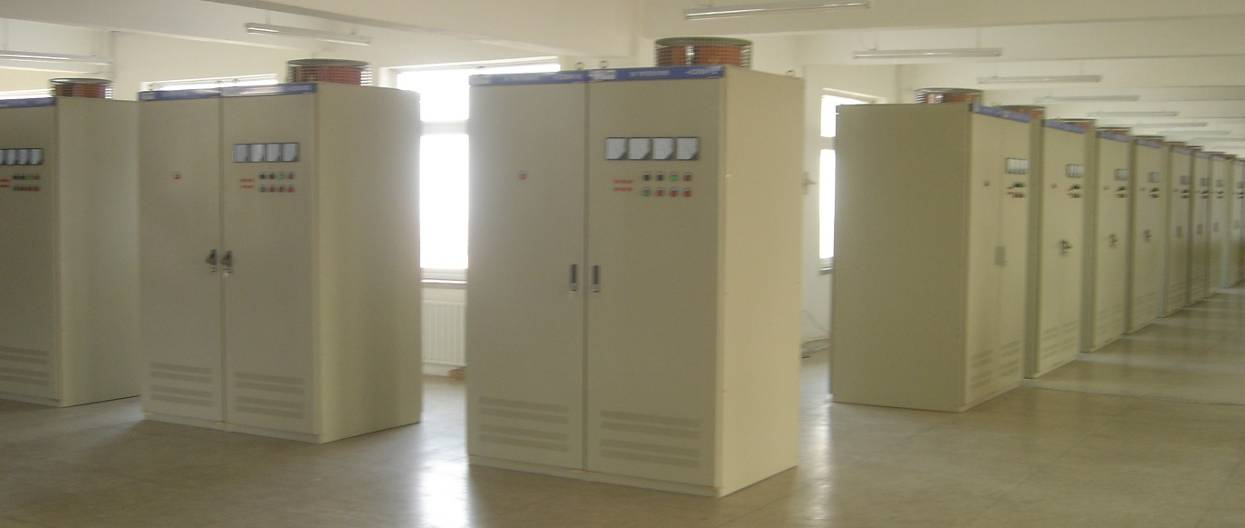

       传动柜具有结构强度高，安全防护措施完善，柜门底部大通风窗设计散热通风良好，柜底设活动式防火隔板。
       柜内元器件的布局、二次接线（线号、配线、色标）符合相关标准和技术要求，便于使用和维护。



组柜说明

• 主回路 进线智能断路器
• 主回路进线电抗器
• 主回路交、直流侧过压保护装置（SPD）
• 6EA直流传动控制装置
• CBP2通讯网卡
• 励磁进线自动开关(施耐德产品)
• 励磁保护快熔
• 励磁电抗器
• 辅助控制S7-200PLC
• 辅助电源开关(施耐德产品)
• 柜内及电机冷却风机供电回路(施耐德产品)
• 分流器、电枢电流表、励磁电流表、电枢电压表、转速表
• 操作、指示元件(施耐德产品)
• 其它电气元件(施耐德产品)

柜内主要元器件品牌遵照用户要求。

● 整流器的保护功能：

• 电子过电流保护
• 整流桥快熔熔断监控
• 过压吸收器熔断器熔断监控
• 可控硅散热器过热保护

● 调速系统性能指标:

• 静态稳速精度：0.1%(脉冲发生器反馈)
• 动态速降当量：≤0.25%S

6EA系列直流传动控制柜体尺寸、发热量表

6EA系列直流传动控制柜（带6RA70/80或DCS800控制单元）
装置 类型	额定直流 电压  (V)	额定直流 电流  (A)	150%过载60s (A)	励磁额定 电流  (A)	规格型号	柜体外形尺寸 (宽)*(深)*(高) (m)	发热量 (KW)
四 象 限 4Q	440	600	900	25	6EA0600V44Q4C	800*1000*2200	4.0
		850	1275	30	6EA0850V44Q4C	800*1000*2200	4.0
		1200	1800	50/40	6EA1200V44Q4C	800*1000*2200	5.0
		1200	1800	50/40	6EA1200V44Q4C	(600+800)*1000*2200	5.0
		1600	2400	50/40	6EA1600V44Q4C	(600+800)*1000*2200	5.5
		2000	3000	50/40	6EA2000V44Q4C	(800+800)*1000*2200	6.0
		2500	3750	50/40	6EA2500V44Q4C	(800+800)*1000*2200	6.5
		3000	4500	50/40	6EA3000V44Q4C	(800+800)*1000*2200	6.5
		3500	5250	50/40	6EA3500V44Q4C	(800+800)*1000*2200	7.0
		4000	6000	75/60	6EA4000V44Q4C	(800+1000)*1000*2200	7.5
		4500	6750	75/60	6EA4500V44Q4C	(800+1200)*1000*2200	8.0
	660	600	900	25	6EA0600V66Q4C	800*1000*2200	4.0
		850	1275	30	6EA0850V66Q4C	800*1000*2200	4.0
		1200	1800	50/40	6EA1200V66Q4C	800*1000*2200	5.0
		1200	1800	50/40	6EA1200V66Q4C	(600+800)*1000*2200	5.0
		1600	2400	50/40	6EA1600V66Q4C	(600+800)*1000*2200	5.5
		2000	3000	50/40	6EA2000V66Q4C	(800+800)*1000*2200	6.0
		2500	3750	50/40	6EA2500V66Q4C	(800+800)*1000*2200	6.5
		3000	4500	50/40	6EA3000V66Q4C	(800+800)*1000*2200	6.5
		3500	5250	50/40	6EA3500V66Q4C	(800+800)*1000*2200	7.0
		4000	6000	75/60	6EA4000V66Q4C	(800+1000)*1000*2200	7.5
		4500	6750	75/60	6EA4500V66Q4C	(800+1200)*1000*2200	8.0
	750	1200	1800	50/40	6EA1200V75Q4C	(600+800)*1000*2200	5.5
		1600	2400	50/40	6EA1600V75Q4C	(800+800)*1000*2200	6.0
		2000	3000	50/40	6EA2000V75Q4C	(800+800)*1000*2200	6.5
		2500	3750	50/40	6EA2500V75Q4C	(800+800)*1000*2200	6.5
		3000	4500	50/40	6EA3000V75Q4C	(800+800)*1000*2200	7.0
		3500	5250	50/40	6EA3500V75Q4C	(800+800)*1000*2200	7.5
		4000	6000	75/60	6EA4000V75Q4C	(800+1000)*1000*2200	8.0
		4500	6750	75/60	6EA4500V75Q4C	(800+1200)*1000*2200	8.0
	950	1600	2400	50/40	6EA1600V95Q4C	(800+800)*1000*2200	6.0
		2000	3000	50/40	6EA2000V95Q4C	(800+800)*1000*2200	6.5
		2500	3750	50/40	6EA2500V95Q4C	(800+800)*1000*2200	6.5
		3000	4500	50/40	6EA3000V95Q4C	(800+800)*1000*2200	7.0
		3500	5250	75/60	6EA3500V95Q4C	(800+1000)*1000*2200	7.5
		4000	6000	75/60	6EA4000V95Q4C	(800+1200)*1000*2200	8.0



整流变压器及交流进线电抗器选型说明

供电方式
        为节省投资，1000KW及以下容量的直流电机传动，宜采用分组集中供电，设置交流进线电抗器方式，进线电抗器阻抗电压一般选4% 左右。

整流变压器容量
        电枢可逆供电方式，集中或单独供电的整流变压器容量均可选取为传动电动机容量之和的1.5倍。
        飞剪等大电流启停工作制的设备供电，整流变压器容量易选取1.6~1.8倍。
        电枢不可逆工作方式，集中供电，整流变压器容量可选取为传动电动机容量之和的1.45倍；单独供电1.4倍为宜。

整流变压器二次电压
        电枢可逆工作方式，集中供电或独立供电，整流变压器二次线电压 （1:1）接近电动机额定电压为合适。
        电枢不可逆工作方式，集中供电，若电网质量较好，整流变压器二次线电压为电动机额定电压的95%为合适。
        二次线电压选择过高，影响晶闸管耐压和电网功率因数；选择过低，影响调速范围和输出力矩。

整流变压器连接组别
        整个生产线上的整流变压器的连接组别应通盘考虑。多台整流变压器供电，整流变压器按照±30°、±15°等容量分配组合，对于供电电网来说，形成12相、24相或36相整流，这样可有效地减少电网谐波影响和提高电网功率因数。
